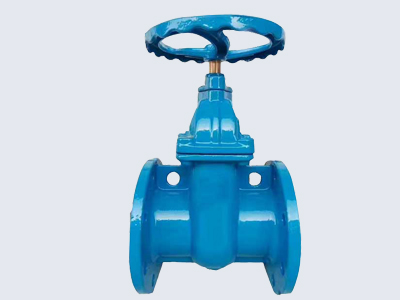

暗桿閘閥又稱之為旋轉桿閘閥閥桿與螺母是處于閥體內部，與流體直接地接觸。 閘板是暗桿閘閥的啟閉件,啟閉時,圍繞著閥桿做旋轉運動來實現。閘板的運動方向與流體的運動反向是相互垂直的, 暗桿閘閥不能用于調節介質,它只能處于全開或是全關狀態。一、暗桿閘閥工作原理:
暗桿閘閥在工作中高度會保持不變的狀態,安裝它的空間量小,適合做成大口徑或是安裝在對閘閥又要求的工況環境中。閥桿螺母都設置在閘板上,手輪開始轉動運行的同時會帶動閥桿轉動,從而使閘板提升通過閥門]底端以及閥瓣上的導槽,將旋轉的運動轉換為直線運動,也是將操作轉矩轉換為操作推力。
三、暗桿閘閥結構特點:
1、結構緊湊,合理的設計方案,流體阻力小,通道能過暢通無阻。
2、密封面采用的材質是不銹鋼與硬質合金組成,大大提升使用壽命。
3、采用了柔性石墨作為填料,密封性能良好,操作省力靈活。
4、使用范圍廣泛,在介質管路中起著重要的作用。
